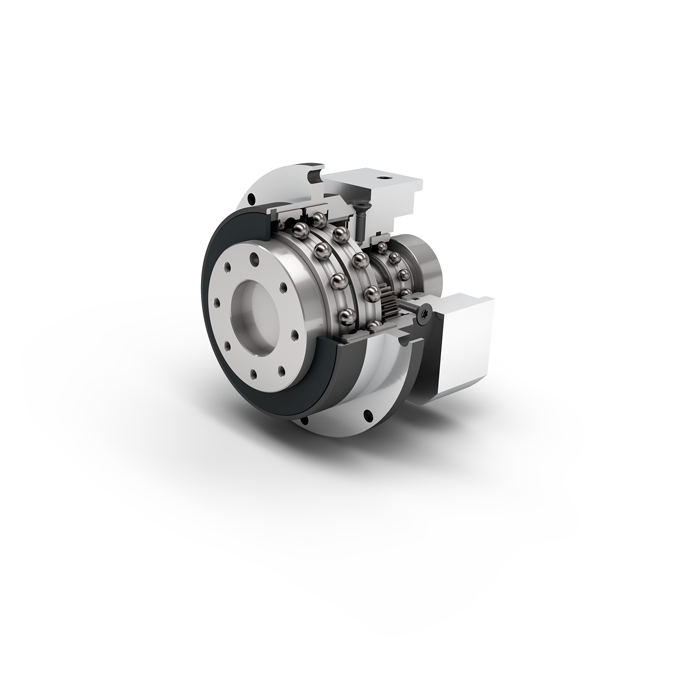

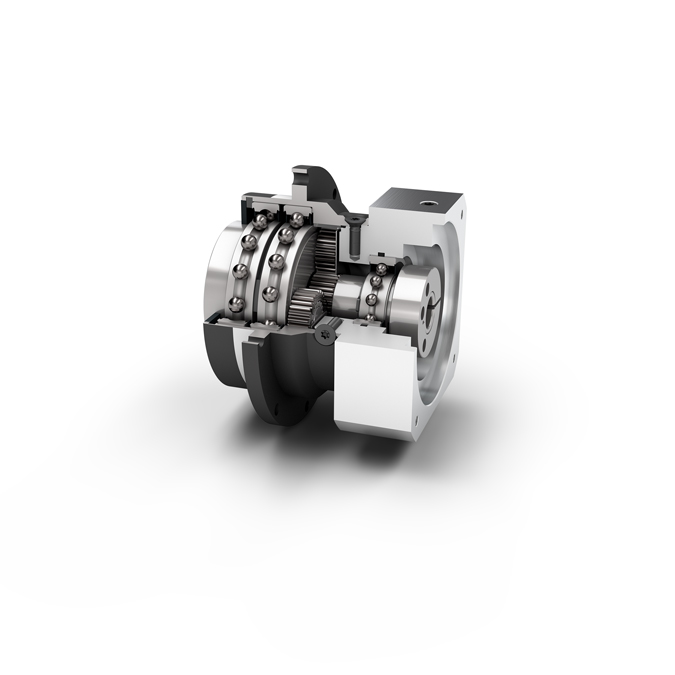

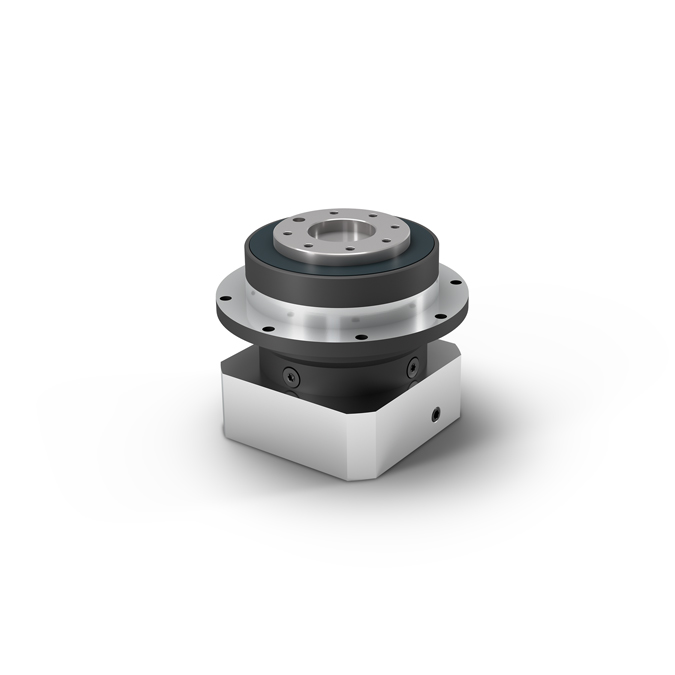

PLFE 是一款配有緊湊型法蘭輸出軸的行星減速機。它可節省至少三分之一的空間，且扭轉剛度提高了五倍。憑借其標準化的法蘭接口，該行星減速機的安裝簡便。內置的定位銷孔還為固定時的安全性提供了額外的保障。
特點
小巧精致
高扭轉剛度，適用于精密型驅動解決方案
安裝快捷安全
兩個領域的佼佼者
可安裝在任意位置
精確嚙合
| 減速機參數 | PLFE064 | PLFE090 | PLFE110 | P | |
|
傳動比 |
3, 4, 5, 7, 8, 10 | 1 | |||
| 傳動比 | 9, 12, 15, 16, 20, 25, 32, 40,64,100 | 2 | |||
| 使用壽命 | h | 30.000 | |||
| 滿載時效率 | % | 98/97 | |||
| 最低工作溫度/最高工作溫度 | ℃ | -25/90 | |||
| 防護等級 |
IP54 |
||||
| 標準潤滑 | 潤滑脂（終生潤滑） | ||||
| 食品級潤滑 | 潤滑脂（終生潤滑） | ||||
| 低溫潤滑 | 潤滑脂（終生潤滑） | ||||
| 安裝位置 | 任意 | ||||
| 標準回程間隙 | arcmin | <10-<12 | <7-<9 | <7-<9 | |
| 抗扭剛度 | Nm/arcmin | 5.5-11.9 | 16.3-39.5 | 36.0-88.0 | |
| 減速機重量 | kg | 1.1-1.4 | 3.0-3.7 | 6.4-8.5 | |
| 標準的箱體表面 |
箱體：鋼 - 熱處理后氧化（黑色） |
||||
| 運行噪音 | dB/(A) | 58 | 60 | 65 | |
|
基于減速機輸入法蘭的最大彎距 |
Nm | 8 | 16 | 40 | |
額定輸出扭矩
| PLFE064 | PLFE090 | PLFE110 | I | P |
| 28 | 85 | 115 | 3 | 1 |
| 38 | 115 | 155 | 4 | |
| 40 | 110 | 195 | 5 | |
| 25 | 65 | 135 | 7 | |
| 18 | 50 | 120 | 8 | |
| 15 | 38 | 95 | 10 | |
| 44 | 130 | 210 | 9 |
2 |
| 44 | 120 | 260 | 12 | |
| 44 | 110 | 230 | 15 | |
| 44 | 120 | 260 | 16 | |
| 44 | 120 | 260 | 20 | |
| 40 | 110 | 230 | 25 | |
| 40 | 120 | 260 | 32 | |
| 40 |
110 |
230 | 40 | |
| 18 | 50 | 120 | 64 | |
| 15 | 38 | 95 |
100 |
輸出軸載荷
| PLFE064 | PLFE090 | PLFE110 | ||
| 20000h的徑向力 | N | 550 | 1400 | 2400 |
| 20000h的軸向力 | N | 1200 | 3000 | 3300 |
| 30000h的徑向力 | N |
500 |
1200 | 2100 |
| 30000h的軸向力 | N | 1200 | 3000 | 3300 |
| 20000h 傾斜力矩 | Nm | 12 | 46 | 109 |
| 30000h 傾斜力矩 | Nm | 11 | 40 | 96 |
幾何尺寸
| PLFE064 | PLFE090 | PLFE110 | P | ||
| 法蘭端安裝孔節圓直徑 | mm | 31.5 | 50 | 63 | |
| 輸出法蘭定位凸臺直徑 | mm | 64 | 90 | 110 | |
| 輸出法蘭直徑 | mm | 86 | 118 | 145 | |
| 總長 | mm | 69 | 98.5 | 125.5 | 1 |
| mm | 81.5 | 116 | 152.5 | 2 | |
| 輸出法蘭長度 | mm | 19.5 | 30 | 29 |
